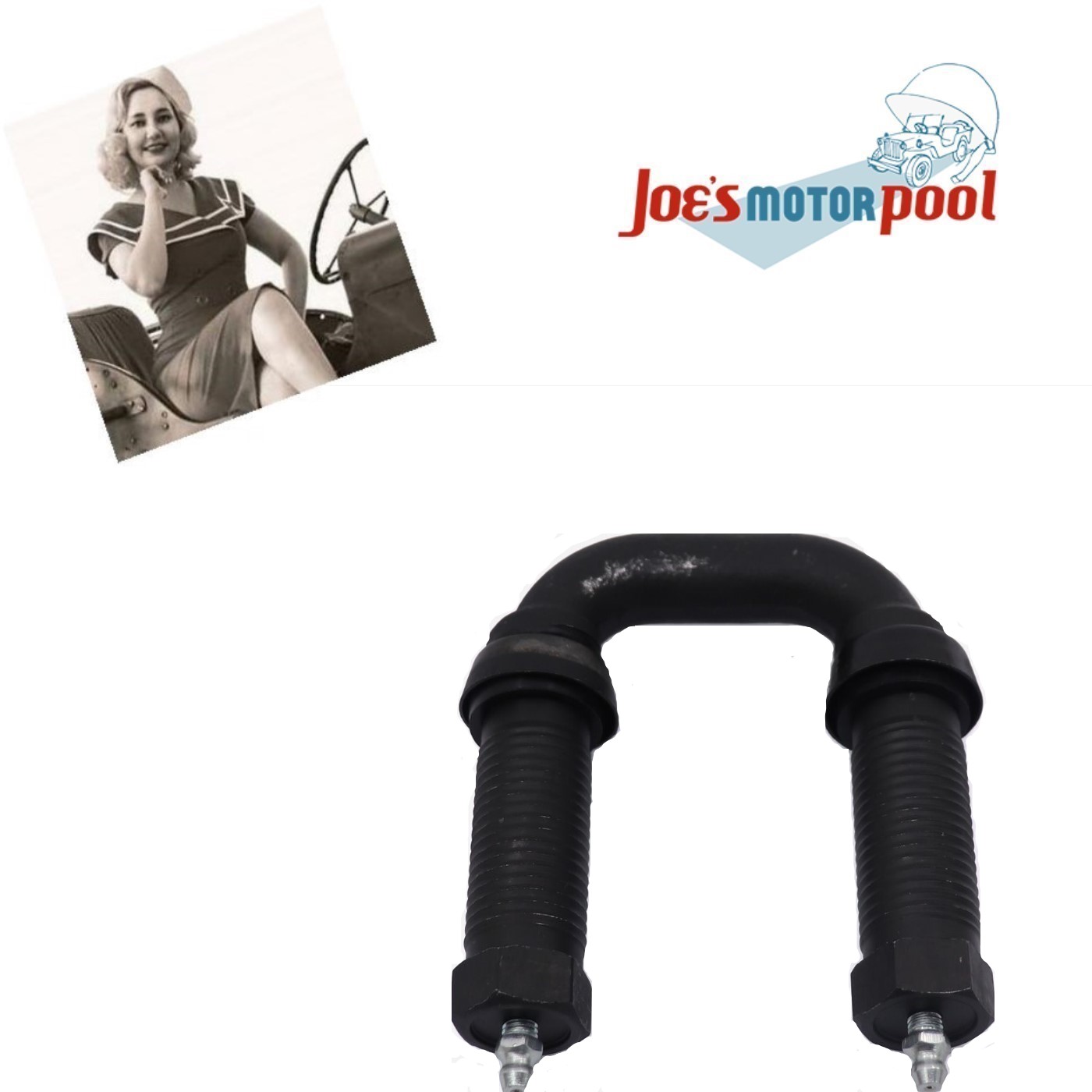

ZÁVĚS PÉRA - PRAVÝ ZÁVIT "W"

🔧 Co to je?

• spojovací prvek mezi:
  👉 rámem
  👉 listovým perem

👉 umožňuje:

• pohyb péra při propružení

  📍 Umístění

  👉 na rámu vozidla:

  👉 každé pero má:

  • pevný bod (silentblok)
  • pohyblivý závěs (shackle)

    ⚙️ Funkce

    ✔ umožňuje změnu délky pera při propružení
    ✔ zabraňuje namáhání rámu
    ✔ udržuje správnou geometrii nápravy

    🧩 Konstrukce

    👉 skládá se z:

    • 2 boční plechy (ramena závěsu)
    • čepy (1/2")
    • pouzdra (bronz / silentblok)
    • matice + závlačky

      📏 Základní rozměry

      👉 čepy:

      • 1/2" (12,7 mm)

      👉 rozteč mezi čepy:

      • cca 60–70 mm (dle typu)

      👉 tloušťka ramen:

      • cca 4–6 mm

        🔍 Typy závěsů

        ✔ Přední závěs

        • pevnější konstrukce

        ✔ Zadní závěs

        • větší pohyb
        • více namáhaný

          🛠️ Typické problémy

          • vymačkaná pouzdra
          • vůle na čepech
          • ohnuté ramena

          👉 projevy:

          • klepání
          • špatné řízení
          • nestabilita

            🔧 Montáž

            👉 postup:

            1️⃣ vložit pouzdra do pera
            2️⃣ zasunout čepy
            3️⃣ nasadit závěs
            4️⃣ zajistit maticí + závlačkou

            🧰 Tip z praxe

            👉 správné dotažení:

            ✔ nesmí být „na krev“
            ✔ závěs se musí volně pohybovat

            ⚠️ Pozor

            👉 přetažení =
            ❌ zadření
            ❌ prasknutí pera

            👉 velká vůle =
            ❌ klepání

            🔍 Originál vs. replika

            ✔ Originál

            • přesná rozteč
            • kvalitní ocel
            • dobové čepy

              ❌ Replika

              • špatná geometrie
              • měkký materiál
              • rychlé opotřebení

                📊 Shrnutí

                👉 závěs péra spojuje rám a pero
                👉 umožňuje pohyb při propružení
                👉 kritický díl pro stabilitu a řízení

              • 👉 maznice (zerk fittings)
                = šroubovací mazací body pro tuk

                ---

                🔧 Správné dotažení maznic

                👉 standardní velikosti:

                • 1/8" NPT (nejčastější)
                • kuželový závit (těsní sám)

                ---

                📏 Utahovací moment

                👉 orientačně:

                • 8–15 Nm

                ✔ závisí na:

                • materiálu (litina / ocel)
                • stavu závitu

                ---

                ⚙️ Jak správně dotahovat

                👉 postup:

                1️⃣ zašroubovat rukou
                2️⃣ dotáhnout klíčem
                3️⃣ zarovnat směr maznice

                ---

                📐 Správná poloha

                👉 důležité:

                ✔ otvor musí být:

                • přístupný pro mazací pistoli

                ---

                🧰 Tip z praxe

                👉 maznici nedotahuj „na krev“

                ✔ kuželový závit:

                • těsní sám
                • nepotřebuje velkou sílu

                ---

                ⚠️ Pozor – časté chyby

                ❌ přetažení → prasknutí tělesa
                ❌ stržený závit
                ❌ špatný úhel → nejde mazat

                ---

                🔧 Těsnění

                👉 obvykle:

                ✔ není potřeba
                (kuželový závit těsní)

                👉 výjimečně:

                • lehká vrstva těsnící pasty

                ---

                🛠️ Kontrola po montáži

                ✔ maznice drží pevně
                ✔ neprotáčí se
                ✔ jde nasadit mazací pistole

                ---

                📍 Kde jsou maznice na Jeepu

                👉 typicky:

                • závěsy per
                • čepy řízení
                • kardanové kříže
                • pedály

                ---

                📊 Shrnutí

                👉 moment: cca 8–15 Nm
                👉 závit: 1/8" NPT
                👉 dotahovat s citem
                👉 hlavní je správná poloha
