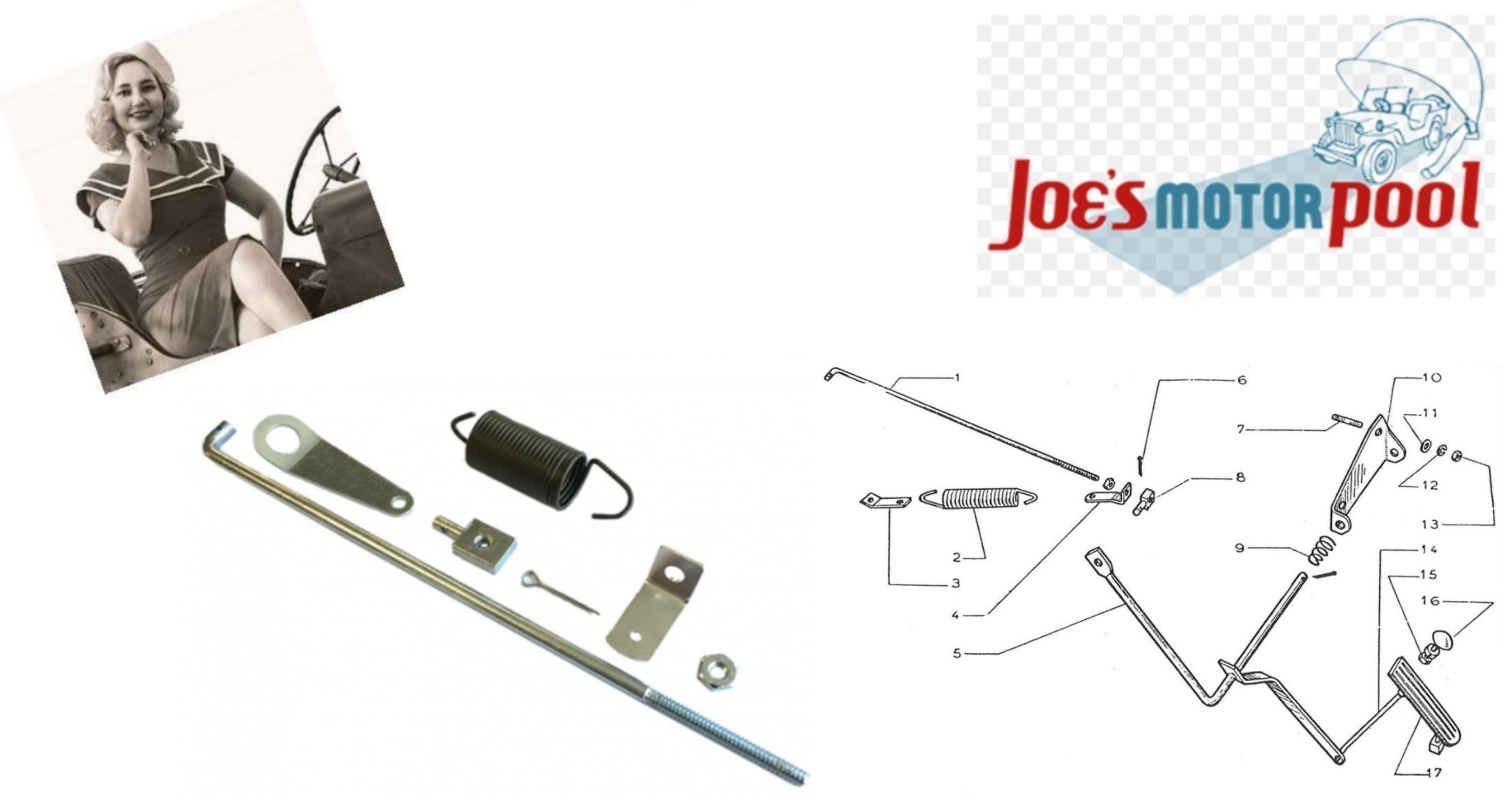

SADA ŠKRTÍCÍ KLAPKY/ TÁHLO PLYNU/ "W"

🧩 Hlavní části sady:

• táhlo plynu (tyčka od pedálu)
• páka na karburátoru
• vratná pružina
• kulové čepy / oka
• nastavovací šroub délky
• doraz volnoběhu (stop šroub)

⚙️ Funkce:

• přenáší pohyb pedálu plynu na karburátor
• reguluje otevření škrticí klapky
• zajišťuje návrat do volnoběhu pomocí pružiny

  🛠️ Montáž krok za krokem

  1. Příprava

  • vypni motor
  • zkontroluj, že karburátor (Carter WO) je správně upevněn
  • zkontroluj volný chod páky plynu

    2. Montáž táhla na pedál

    • připoj táhlo k pedálu plynu
    • zajisti čepem a závlačkou
    • zkontroluj, že se pedál volně pohybuje

      3. Připojení ke karburátoru

      • druhý konec táhla připoj na páku škrticí klapky
      • použij kulový čep nebo oko (dle sady)
      • zajisti závlačkou

        4. Instalace vratné pružiny

        • připoj pružinu mezi karburátor a pevný bod na motoru
        • musí táhnout páku zpět do volnoběhu

          5. Nastavení délky

          • nastav táhlo tak, aby:
            • pedál v klidu = plně zavřená klapka
            • pedál na podlaze = plně otevřená klapka
          • žádné napínání v klidové poloze

            6. Kontrola dorazu volnoběhu

            • nastav šroub na karburátoru
            • motor musí běžet stabilně na volnoběh

              ⚠️ Časté chyby

              • příliš napnuté táhlo → vysoké volnoběžné otáčky
              • slabá pružina → pomalý návrat plynu
              • špatně nastavená délka → neplný výkon motoru
              • opotřebené čepy → vůle v plynu

                💡 Praktický tip

                U Willys MB se vyplatí:

                • vždy měnit pružinu spolu se sadou táhel
                • používat nové závlačky (staré se lámou)
                • po montáži otestovat motor bez zatížení

                  🧰 Shrnutí

                  Sada škrticí klapky je čistě mechanické propojení pedálu a karburátoru. Správné nastavení je klíčové pro:

                  • plynulý chod motoru
                  • bezpečný návrat plynu
                  • plný výkon motoru L134
