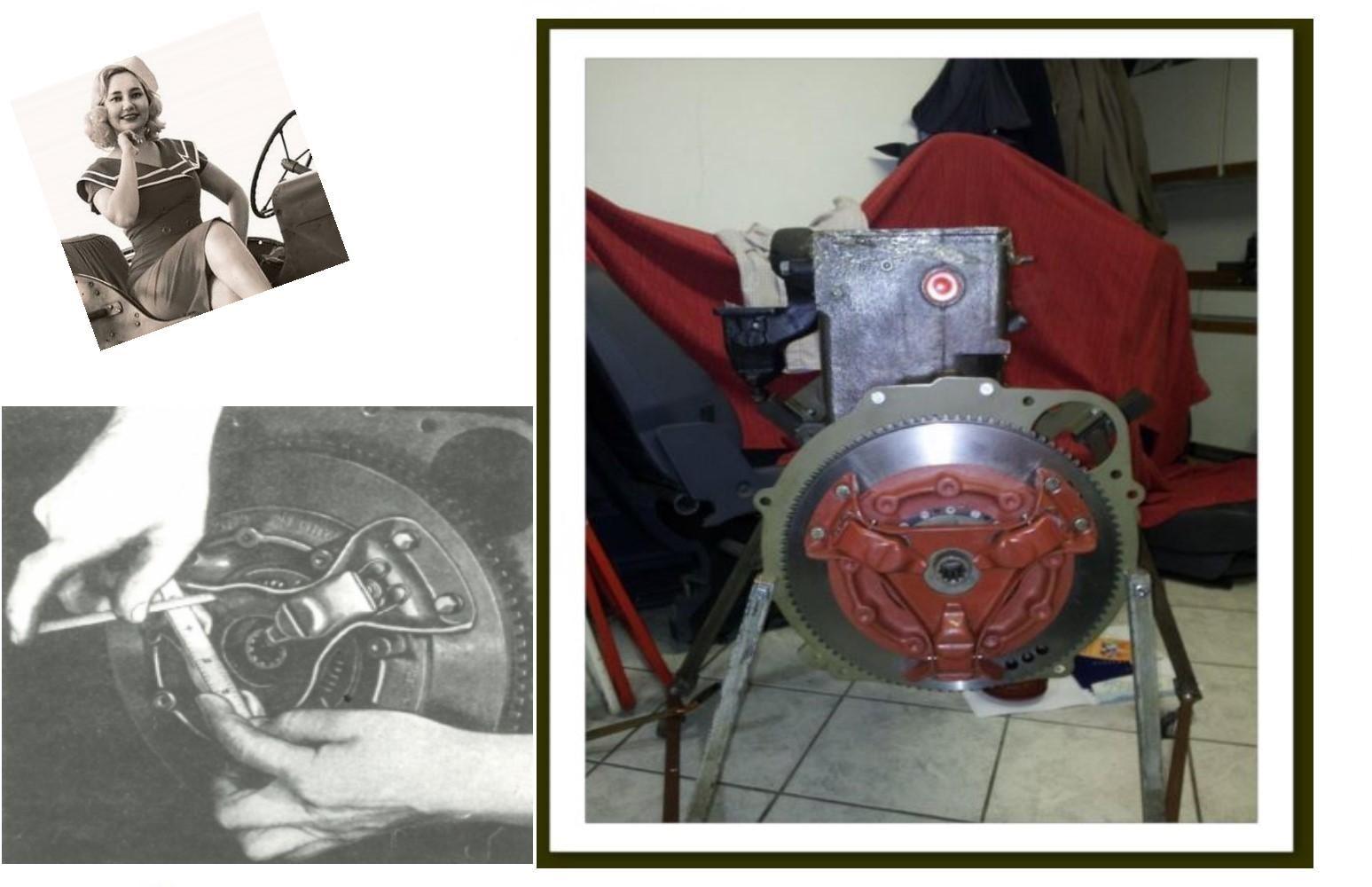

SESTAVA SPOJKOVÉ PŘÍTLAČNÉ DESKY 8-1 / 2 "

Vzhledem ke složitosti získávání, stáří a nedostatku některých částí, obrázky jsou pouze ilustrační

Aufgrund der Komplexität des Erwerbs und Alter und der Knappheit von einigen teilen, die Bilder dienen nur zur illustration

🔧 Základní specifikace

👉 průměr:

• 8,5" (≈ 216 mm)

👉 typ:

• Borg & Beck (třípáčkový systém)                                                                                                                                                                                                                                                                              📍 Umístění v sestavě
• [ SETRVAČNÍK ]
        │
  👉 [ PŘÍTLAČNÁ DESKA 8,5" ]
        │
  [ LAMELA ]
        │
  [ PŘEVODOVKA T84 ]


  🧩 Co sestava obsahuje

  👉 kompletní jednotka:

  • kryt přítlačné desky (cover)
  • přítlačný talíř
  • 3 vypínací páčky (release levers)
  • vinuté pružiny (coil springs)
  • nastavovací šrouby páček
  • čepy a opěry

    ⚙️ Funkce

    ✔ přitlačuje lamelu k setrvačníku
    ✔ přenáší výkon motoru
    ✔ umožňuje rozpojení spojky

    📏 KLÍČOVÉ SEŘIZOVACÍ ROZMĚRY

    🔴 Výška páček (kritické!)

    👉 měřeno od dosedací plochy:

    • 31,5 – 32,0 mm

    👉 tolerance:

    • rozdíl max 0,2 mm mezi páčkami

      🔩 Uchycení k setrvačníku

      👉 počet šroubů:

      • 6 ks (3/8"-16 UNC)

      👉 typické označení:

      • např. WO-A1137

        🔧 Utahovací moment

        👉 šrouby přítlačné desky:

        • 35–45 Nm

        👉 dotahovat:
        ✔ křížem
        ✔ postupně

        🛠️ Přesný postup montáže

        1️⃣ Centrovat lamelu

        ✔ použít centrovací trn

        2️⃣ Nasadit přítlačnou desku

        ✔ zarovnat otvory

        3️⃣ Dotahování

        ✔ postupně křížem
        ✔ nepřitáhnout na jednu stranu

        4️⃣ Kontrola páček

        ✔ všechny ve stejné výšce

        🧰 Seřízení páček (stručně)

        1️⃣ povolit kontramatky
        2️⃣ nastavit výšku šroubem
        3️⃣ zkontrolovat měřidlem
        4️⃣ zajistit

        ⚠️ Typické problémy

        • nestejná výška páček
        • slabé pružiny
        • zkroucený talíř

        👉 projevy:

        ✔ spojka nevypíná
        ✔ cukání
        ✔ prokluz

        ⚠️ Kritické chyby

        ❌ bez centrování → nelze nasadit převodovku
        ❌ rozdílné páčky → špatné vypínání
        ❌ přetažení → deformace

        🧰 Tip z praxe

        👉 ideální:

        ✔ před montáží zkontrolovat na stole
        ✔ změřit všechny 3 páčky

        🔍 Originál vs. replika

        ✔ Originál (Borg & Beck)

        • přesné páčky
        • kvalitní pružiny

          ❌ Replika

          • špatné tolerance
          • nutné vždy přeseřídit

            📊 Shrnutí

            👉 8,5" spojka = standard Willys MB
            👉 klíčové: výška páček 31,5–32 mm
            👉 montáž musí být přesná
