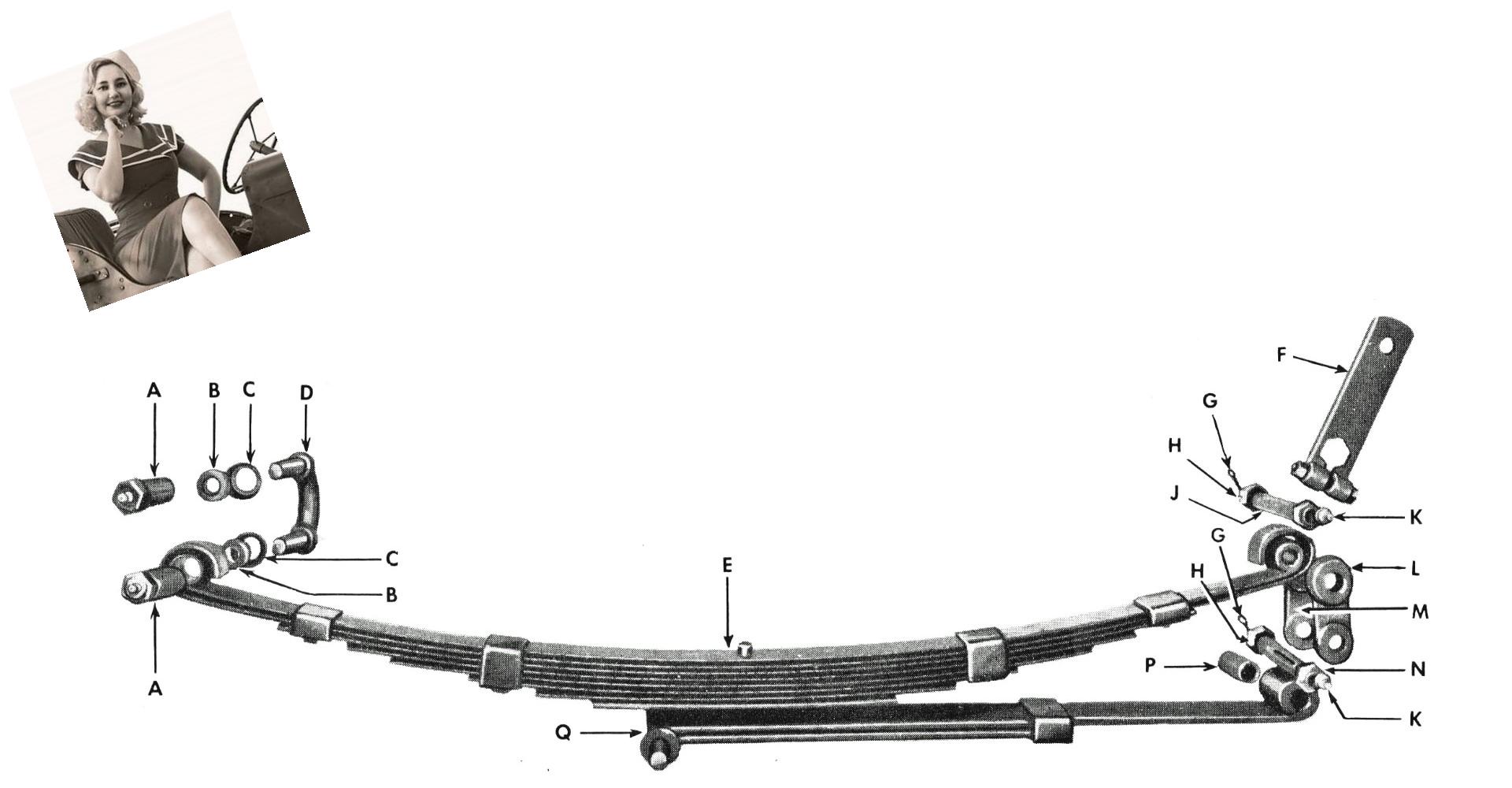

PŘEDNÍ LISTOVÉ PÉRO (8)

Vzhledem ke složitosti získávání, stáří a nedostatku některých částí, obrázky jsou pouze ilustrační

Aufgrund der Komplexität des Erwerbs und Alter und der Knappheit von einigen teilen, die Bilder dienen nur zur illustration

🔧 Základní parametry

• počet listů:
  👉 8 listů
• šířka:
  👉 44,5 mm (1.75")
• délka (oko–oko):
  👉 cca 915 mm

• 🧩 Konstrukce

  🔝 Hlavní list (master leaf)

  • nejdelší
  • má oka:
    • jedno pevné
    • jedno přes třmen (shackle)

      🔧 Ostatní listy

      • postupně kratší
      • skládají se pod hlavním listem

      👉 funkce:

      • nesou váhu vozidla
      • tlumí rázy

        🔻 Spodní listy (půlpéra)

        • nejkratší
        • stabilizační funkce

          ⚙️ Funkce

          • nese přední část vozidla
          • umožňuje:
            👉 pružení nápravy
          • stabilizuje řízení

            📍 Uchycení

            • k rámu:
              • pevné oko
              • pohyblivé oko (shackle)
            • k nápravě:
              👉 třmeny (U-bolts)

              🔍 Specifika Willys/FORD

              • jednoduchá a robustní konstrukce
              • bez klasického stabilizátoru
              • vysoká odolnost v terénu

                🛠️ Typické problémy

                • prasklé listy
                • unavené péro (propadlé)
                • vůle v čepech

                👉 projevy:

                • špatná stabilita
                • naklánění
                • klepání

                  🔧 Údržba

                  • kontrola:
                    • listů
                    • třmenů
                    • pouzder
                  • mazání (u původních typů)

                    🧰 Tip z praxe

                    👉 správná montáž:

                    • hlavní list vždy nahoře
                    • správné pořadí listů

                    👉 při renovaci:

                    • lepší vyměnit celé péro

                      ⚠️ Pozor

                      👉 špatné péro =
                      ❌ špatná geometrie
                      ❌ nestabilní řízení

                      ✅ Shrnutí

                      👉 8 listů
                      👉 šířka 44,5 mm
                      👉 klíčový díl přední nápravy

🔧 Základní konfigurace

🟢 Přední náprava

👉 8 listů (leaves)

🔵 Zadní náprava

👉 9 listů (leaves)

🧩 Pořadí listů (odshora dolů)

🔧 1. Hlavní list (master leaf)

• nejdelší
• má:
  👉 oka (pro uchycení k rámu)
• tloušťka:
  👉 cca 6,0–6,5 mm

🔧 2.–4. list

• postupně kratší
• nesou hlavní zatížení

👉 tloušťka:

• cca 5,5–6,0 mm

🔧 5.–7. list

• střední délky
• stabilizují pružinu

👉 tloušťka:

• cca 5,0–5,5 mm

🔧 Spodní listy (8.–9.)

• nejkratší
• fungují jako:
  👉 „půlpéra“ (pomocné/stabilizační)

👉 tloušťka:

• cca 4,5–5,0 mm

📏 Šířka listů

• standard:
  👉 44,5 mm (1.75")

⚙️ Zakřivení (prohnutí)

• přední pera:
  👉 menší zatížení → menší prohnutí
• zadní pera:
  👉 větší zatížení → větší prohnutí

🔩 Další části pera

• středový šroub (center bolt)
• třmeny (U-bolts)
• spony listů (clips)
• pouzdra v okách

🔍 Funkce jednotlivých částí

• horní listy:
  👉 nesou váhu
• spodní (půlpéra):
  👉 stabilizují
  👉 zabraňují kroucení

🛠️ Typické problémy

• prasklé spodní listy
• únava materiálu
• ztráta pružnosti

🧰 Tip z praxe

👉 při renovaci:

• nemíchat staré a nové listy
• vždy kontrolovat:
  • rovinnost
  • praskliny

👉 ideálně:

• komplet nová sada

⚠️ Pozor

👉 špatné pořadí listů =
❌ špatná geometrie
❌ nestabilita

✅ Shrnutí

👉 přední: 8 listů
👉 zadní: 9 listů
👉 horní silnější, spodní kratší a stabilizační
👉 šířka cca 44,5 mm

Hmotnost : 13.kg

Pozice: Levá, Pravá, Přední
