LOŽISKO NÁBOJE KOLA CPT 18520 - 18590

Vzhledem ke složitosti získávání, stáří a nedostatku některých částí, obrázky jsou pouze ilustrační

Aufgrund der Komplexität des Erwerbs und Alter und der Knappheit von einigen teilen, die Bilder dienen nur zur illustration

🔧 Co to je?

• kuželíkové ložisko náboje kola
• skládá se ze dvou částí:

👉 cone (18520)
✔ vnitřní část s válečky

👉 cup (18590)
✔ vnější běžná dráha (miska)

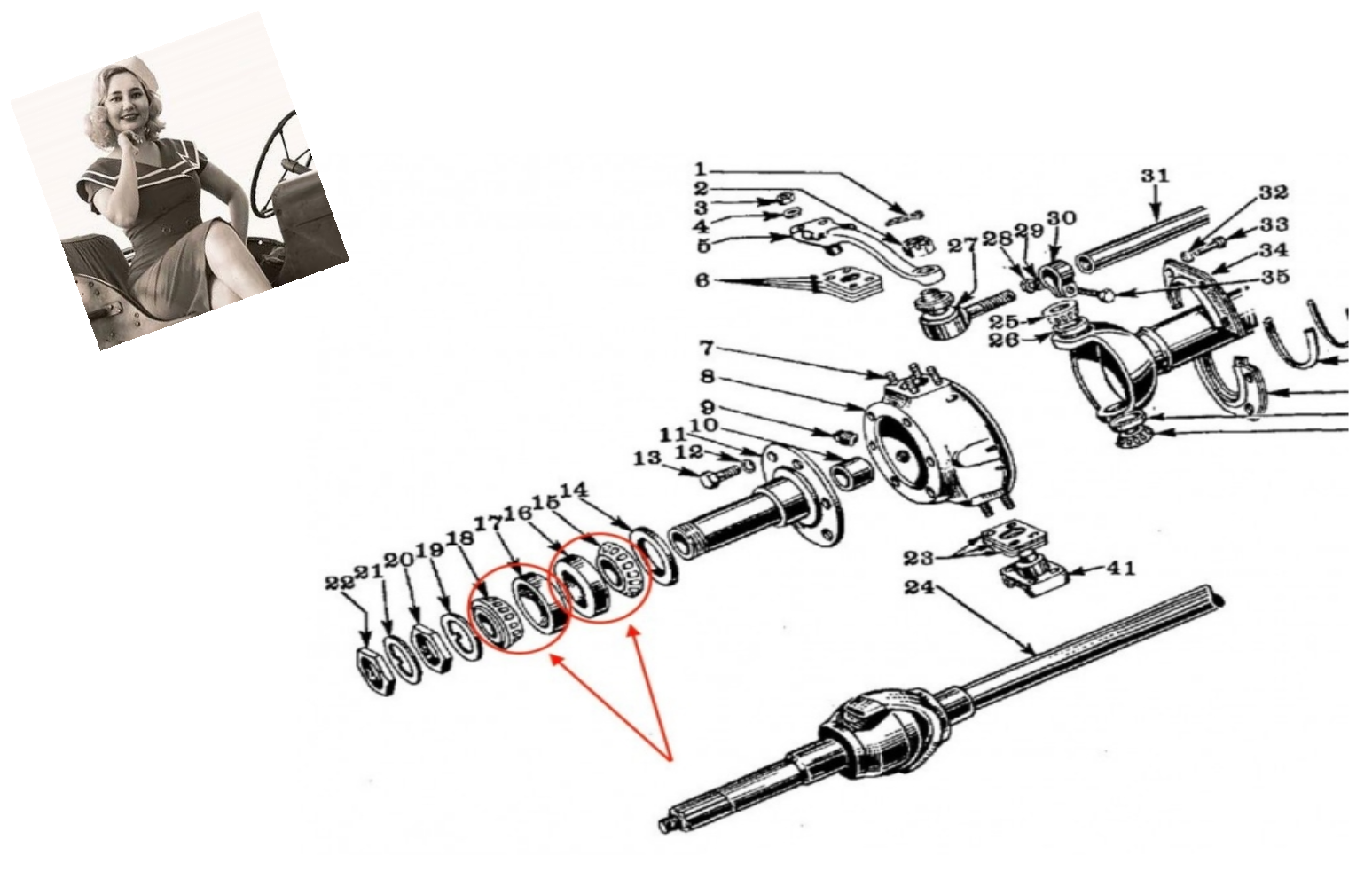

📍 Umístění

👉 v náboji kola:

[ NÁBOJ KOLA ]
   │
👉 [ LOŽISKO (CONE + CUP) ]
   │
[ ČEP NÁPRAVY ]

👉 používá se:

• přední náprava (vnější i vnitřní)
• někdy i zadní dle konfigurace

  ⚙️ Funkce

  ✔ umožňuje otáčení kola
  ✔ nese zatížení vozidla
  ✔ přenáší síly při jízdě

  📏 Přesné rozměry (standard řady 18520/18590)

  👉 vnitřní průměr (cone):

  • ≈ 31,75 mm (1.250")

  👉 vnější průměr (cup):

  • ≈ 50,8 mm (2.000")

  👉 šířka:

  • cca 17–18 mm

    🧩 Konstrukce

    • kuželíkové válečky
    • klec
    • vnitřní kroužek (cone)
    • vnější kroužek (cup)

      🛠️ Montáž (zásadní)

      👉 vždy:

      ✔ cone + cup jako pár
      ✔ důkladně namazat vazelínou

      🔧 Nastavení vůle (velmi důležité!)

      👉 postup:

      1️⃣ dotáhnout matici (usazení)
      2️⃣ protočit náboj
      3️⃣ povolit
      4️⃣ jemně dotáhnout

      👉 výsledná vůle:

      ✔ minimální
      ✔ kolo se volně otáčí

      🧰 Tip z praxe

      👉 správné nastavení:

      ✔ lehká vůle (ne nadoraz)

      👉 jinak:

      ❌ moc utažené → přehřívání
      ❌ volné → vůle v kole

      ⚠️ Typické problémy

      • zadřené ložisko
      • opotřebené dráhy
      • špatné nastavení

      👉 projevy:
      ✔ hučení
      ✔ vůle v kole
      ✔ zahřívání

      🔍 Značení CPT

      👉 CPT = výrobce / dodavatel (dobové značení)

      👉 ekvivalenty:

      • Timken
      • SKF
      • moderní náhrady

        ⚠️ Pozor

        ❌ nemíchat starý cone s novým cup
        ❌ špatné mazání = rychlé zničení

        📐 Schéma
      • [ CUP ]
          ▼
        ( VÁLEČKY )
          ▲
        [ CONE ]

        📊 Shrnutí

        👉 CPT 18520/18590 = kuželíkové ložisko náboje
        👉 skládá se ze dvou částí
        👉 klíčové: správné mazání a nastavení vůle
