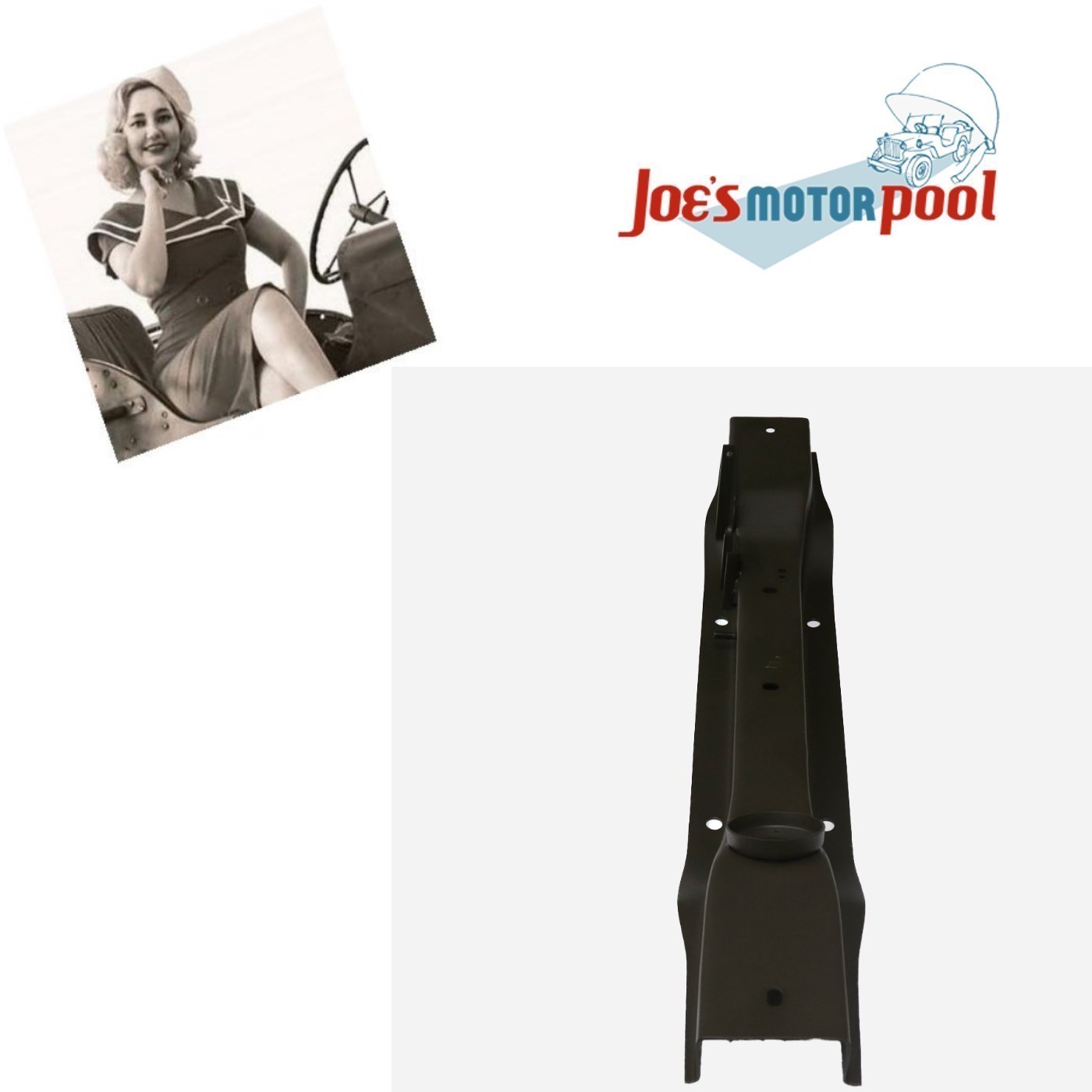

KONZOLOVÝ DRŽÁK PŘÍČKY RÁMU

🔧 Co to je?

• ocelový výlisek (konzola)
• zesiluje spoj:
  👉 příčka rámu ↔ podélník

  📍 Přesné umístění

  👉 na rámu:

  • v místě napojení příčky (crossmember)
  • na vnitřní straně podélníků

    👉 obvykle:

    • levá + pravá strana (symetricky)

      ⚙️ Funkce

      ✔ zpevnění rámu
      ✔ rozložení zatížení
      ✔ zabránění praskání rámu

      👉 kritické pro:

      • torzní tuhost

        🧩 Konstrukce

        👉 typické znaky:

        • lisovaný ocelový plech
        • tvar „L“ nebo „trojúhelník (gusset)“
        • více otvorů pro nýty / šrouby

          🔍 Ford GPW specifika („F“)

          👉 důležitý detail:

          ✔ „F“ razidlo (Ford)

          👉 obvykle:

          • na viditelné ploše držáku
          • někdy malé, ale ostré

            📏 Typické rozměry (orientační)

            • tloušťka plechu: ≈ 3–4 mm
            • výška konzoly: ≈ 60–90 mm
            • délka: ≈ 80–120 mm

            👉 přesné dle konkrétní příčky

            🔩 Uchycení

            👉 originál:

            ✔ nýtované spojení

            👉 renovace:

            • šrouby (méně autentické)
            • nebo re-nýtování (správné řešení)

              🛠️ Typické problémy

              • praskliny kolem nýtů
              • koroze
              • deformace

              👉 projevy:

              • „měkký“ rám
              • vrzání
              • nesouosost

                🔧 Oprava

                👉 správný postup:

                1️⃣ odvrtat staré nýty
                2️⃣ zkontrolovat rám
                3️⃣ nasadit nový držák
                4️⃣ znovu nýtovat

                🧰 Tip z praxe

                👉 při renovaci GPW:

                ✔ zachovej originální „F“ díly
                ✔ mají vysokou historickou hodnotu

                ⚠️ Pozor

                ❌ svařování místo nýtování =
                → neoriginální
                → změna pružnosti rámu

                📊 Shrnutí

                👉 konzolový držák spojuje příčku s rámem
                👉 u GPW má „F“ razidlo
                👉 klíčový prvek pevnosti rámu
                👉 originál = nýtovaný spoj

              •    [ PODÉLNÍK ]
                        │
                      ┌─┴─┐
                      │ F │  ← konzolový držák
                      └─┬─┘
                        │
                   [ PŘÍČKA ]
