KONTAKT S KABELEM - TYČ ŘÍZENÍ

🔧 Co to je?

• elektrický kontakt uvnitř sloupku řízení
• ropojuje:
  👉 tlačítko klaksonu
  👉 elektroinstalaci

  📍 Umístění

  👉 ve sloupku řízení:




• [ VOLANT ]
      │
  👉 [ TLAČÍTKO KLAKSONU ]
      │
  👉 [ KONTAKT + KABEL ]
      │
  [ TYČ ŘÍZENÍ ]
      │
  [ RÁM / ELEKTROINSTALACE ]

  ⚙️ Funkce

  ✔ přenáší elektrický signál
  ✔ umožňuje sepnutí klaksonu
  ✔ funguje i při otáčení volantem

  🧩 Konstrukce

  👉 hlavní části:

  • pružinový kontakt
  • vodič (kabel)
  • izolační pouzdro
  • kontaktní ploška

    🔌 Princip funkce

    👉 při stisku klaksonu:

    1️⃣ kontakt se sepne
    2️⃣ uzavře se obvod
    3️⃣ klakson začne houkat

    📐 Schéma zapojení
  • [ BATERIE ]
        │
    [ KLAKSON ]
        │
    👉 [ KONTAKT VE SLOUPKU ]
        │
    [ TLAČÍTKO ]
        │
    [ KOSTRA ]

    🔍 Typy provedení

    ✔ Standard Willys MB

    • jednoduchý kontakt
    • vodič uvnitř sloupku

    • ✔ Pozdní / úpravy

      • lepší izolace
      • odolnější kontakt

        🛠️ Typické problémy

        1️⃣ Přerušený kabel

        👉 projev:
        ❌ klakson nefunguje

        2️⃣ Opotřebený kontakt

        👉 projev:
        ✔ klakson funguje jen někdy

        3️⃣ Zkrat

        👉 projev:
        ❌ klakson houká pořád

        4️⃣ Špatná izolace

        👉 projev:
        ✔ náhodné spínání

        🔧 Oprava

        👉 postup:

        1️⃣ demontovat volant
        2️⃣ vytáhnout kontakt
        3️⃣ zkontrolovat kabel
        4️⃣ opravit nebo vyměnit

        🧰 Tip z praxe

        👉 častý problém:

        ✔ kabel se láme uvnitř sloupku

        👉 řešení:
        ✔ nový vodič s lepší izolací

        ⚠️ Pozor

        ❌ špatná izolace =
        → zkrat

        ❌ špatná montáž =
        → nefunkční klakson

        📊 Shrnutí

        👉 kontakt ve sloupku řídí klakson
        👉 funguje při otáčení volantu
        👉 častá závada = kabel nebo kontakt

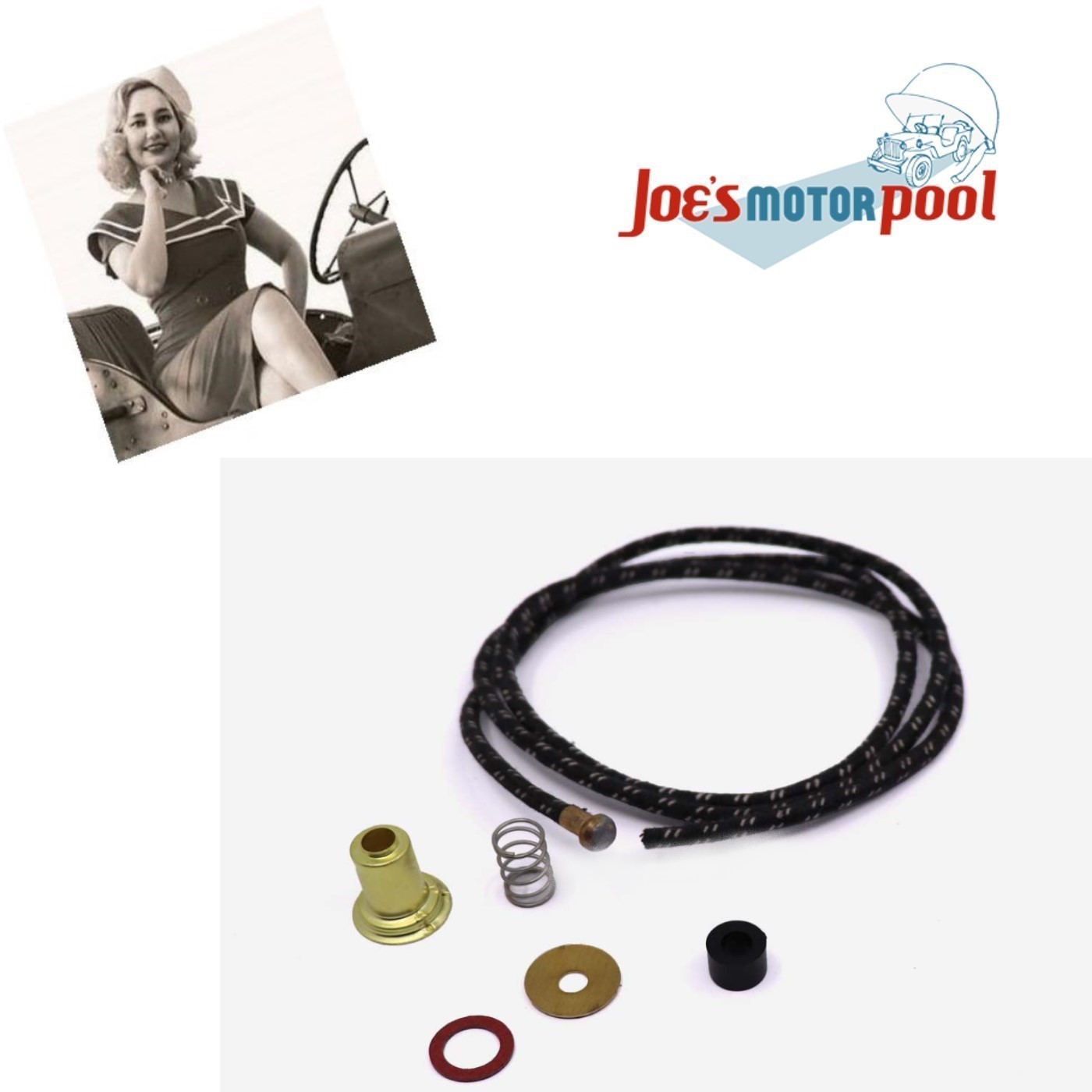

Tato sestava se dodává s následujícími díly:

(WO-A752, GPW14171) - P48, K

KABEL, klakson, pružina kontaktního tlačítka (WO-638885, GPW3646) - P48, J

PRVEK, izolační, svorka kontaktů kabelu klaksonu sloupku řízení (WO-A751, GPW3635B) - P48, G

Pružina, kontaktní tlačítko klaksonu (W0-638884, RG-401107) - P48, H

PODLOŽKA, horní kontaktní svorka kabelu klaksonu (WO-A750, GPW3631) - P48, F
