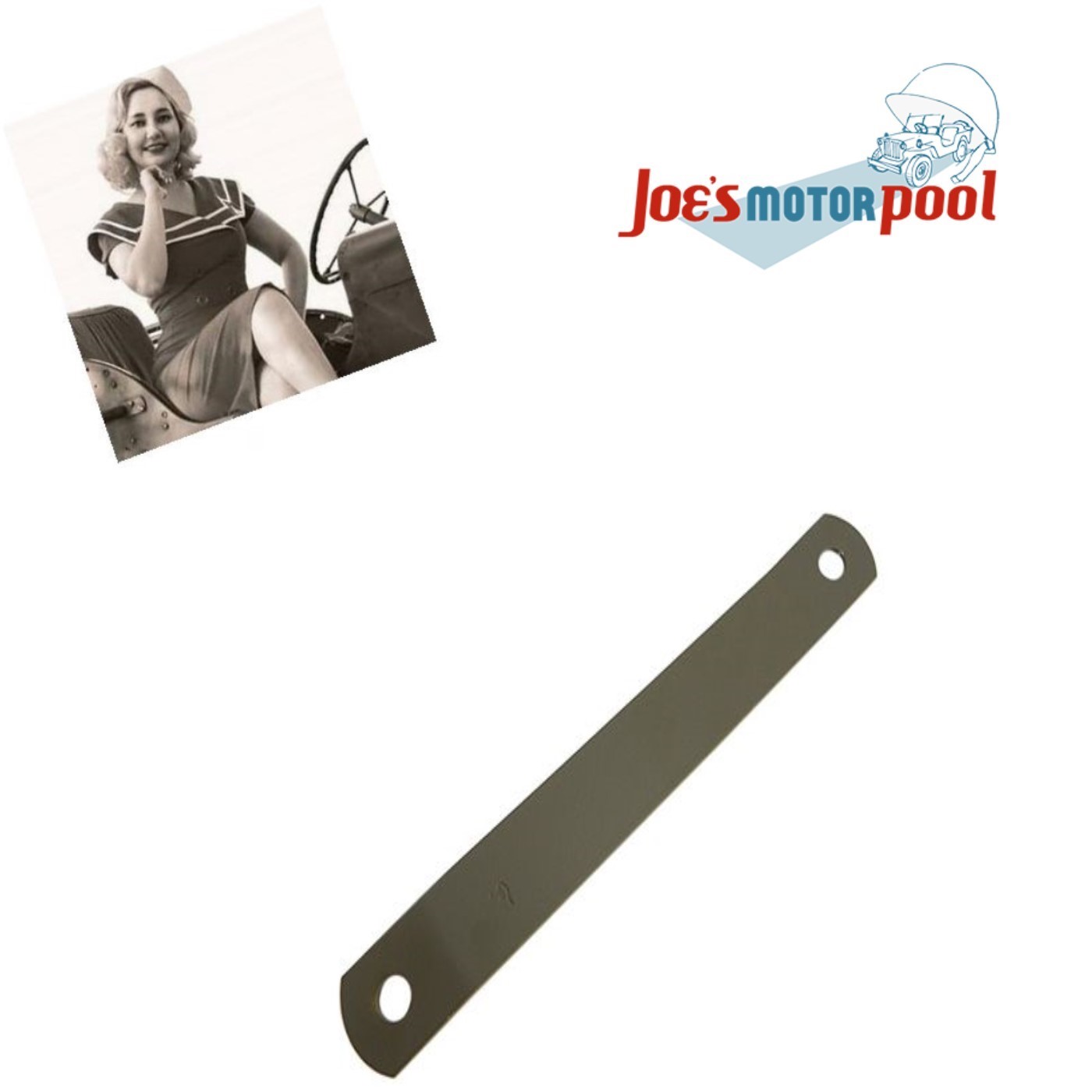

VÝSTUHA RÁMEČKU BATERIE NA BLATNÍK "F"

🔧 Co to je?

• zesilovací plech / profil
• zpevňuje uchycení bateriového rámu k blatníku

  📍 Umístění

  👉 pravá strana motorového prostoru:

• [ BLATNÍK ]
       │
  👉 [ VÝSTUHA „F“ ]
       │
  [ DRŽÁK BATERIE ]
       │
  [ BATERIE ]
• ✔ mezi blatníkem a bateriovou vanou

  ⚙️ Funkce

  ✔ zpevňuje konstrukci
  ✔ zabraňuje deformaci blatníku
  ✔ rozkládá váhu baterie
  ✔ omezuje vibrace

  🧩 Konstrukce

  👉 typicky:

  • lisovaný ocelový plech
  • profil „L“ nebo zesílený pás
  • více montážních otvorů

    📏 Typické rozměry

    👉 délka:

    • cca 180–260 mm

    👉 tloušťka:

    • cca 2–3 mm

    👉 otvory:

    • pro šrouby 5/16" UNC

      🔍 Ford „F“ specifika

      👉 hlavní rozdíl oproti Willys:

      ✔ ražené „F“ značení

      👉 dále:

      • přesnější lisování
      • někdy jiná geometrie než „W“
      • důraz na výrobní standard Ford

        🔩 Uchycení

        👉 připevnění:

        ✔ k blatníku
        ✔ k držáku baterie

        👉 pomocí:

        • šroubů
        • nebo nýtů (dle provedení)

          🛠️ Montáž

          1️⃣ přiložit výztuhu k blatníku
          2️⃣ zarovnat s držákem baterie
          3️⃣ vložit šrouby
          4️⃣ dotáhnout

          🧰 Tip z praxe

          👉 důležité:

          ✔ pevné dotažení všech spojů
          ✔ dobrý kontakt (bez rzi)

          👉 jinak:
          ❌ vibrace → praskání plechu

          ⚠️ Pozor

          ❌ chybějící výztuha =
          → deformace blatníku

          ❌ špatná replika =
          → nesedí otvory

          ❌ bez „F“ =
          → ztráta originality u GPW

          🛠️ Typické problémy

          • koroze
          • praskliny blatníku
          • neoriginální díl

            📊 Shrnutí

            👉 výztuha spojuje blatník s držákem baterie
            👉 Ford verze má „F“ značení
            👉 klíčová pro pevnost a originalitu GPW
