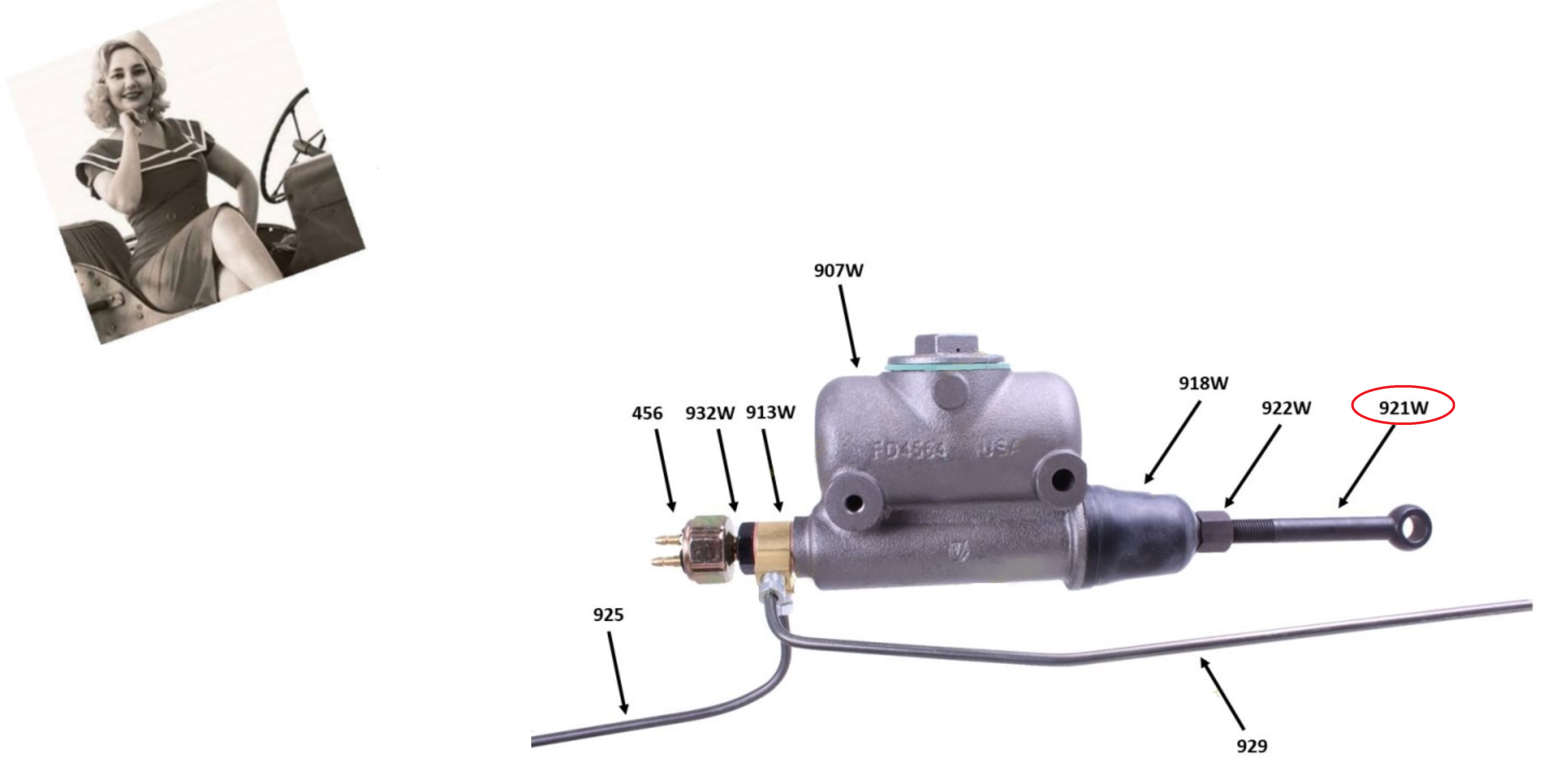

ŠROUB S OKEM TÁHLA HLAVNÍHO BRZDOVÉHO VÁLCE

Vzhledem ke složitosti získávání, stáří a nedostatku některých částí, obrázky jsou pouze ilustrační

Aufgrund der Komplexität des Erwerbs und Alter und der Knappheit von einigen teilen, die Bilder dienen nur zur illustration

🔧 Co to je?

• šroub s očkem (nebo čep + vidlice)
• propojuje:
  👉 táhlo pedálu
  👉 píst hlavního brzdového válce

  ⚙️ Funkce

  • přenáší sílu z pedálu
  • umožňuje:
    👉 mírný pohyb (kloubové spojení)

  ✔ důležité pro:

  • správnou funkci brzd

    📍 Umístění

    • pod podlahou vozidla
    • u:
      👉 hlavního brzdového válce

    👉 mezi:

    • brzdovým pedálem
    • táhlem válce

      🧩 Konstrukce

      • šroub / čep
      • oko (clevis)
      • matice + závlačka

      👉 často:

      • jištěno závlačkou proti vypadnutí

        📏 Typické rozměry (orientačně)

        • průměr čepu:
          👉 cca 8–10 mm (5/16"–3/8")
        • délka:
          👉 dle táhla

          🔍 Jak funguje

          👉 při sešlápnutí pedálu:

          • táhlo zatlačí na píst
          • šroub s okem:
            👉 přenese pohyb

            🛠️ Typické problémy

            • opotřebení čepu
            • vůle v oku
            • chybějící závlačka

            👉 projevy:

            • „měkký“ pedál
            • nepřesné brzdění
            • klepání

              🔧 Údržba

              • kontrola:
                • vůle
                • opotřebení
              • mazání lehkým olejem

                🧰 Tip z praxe

                👉 vždy:

                • použít novou závlačku

                👉 vůle:

                • minimální, ale ne nula (musí se hýbat)

                  ⚠️ Pozor

                  👉 špatný čep =
                  ❌ ztráta brzdné síly
                  ❌ nebezpečí při jízdě

                  ✅ Shrnutí

                  👉 spojuje pedál s brzdovým válcem
                  👉 klíčový bezpečnostní díl
                  👉 musí být bez vůlí a správně jištěný

⚙️ Nastavení délky táhla a vůle pedálu

pro Willys MB

📏 🔧 Správná vůle brzdového pedálu

👉 volný chod pedálu (free play):

• 12 – 25 mm
  👉 (≈ 1/2" – 1")

⚙️ Co to znamená

👉 pedál se musí:

• nejdřív lehce pohybovat „naprázdno“
• až potom začne brzdit

✔ to je správně

🔧 Nastavení délky táhla

👉 nastavuje se:

• na táhle mezi pedálem a hlavním válcem

Postup:

1️⃣ povol kontramatku
2️⃣ otáčej táhlem:

• zkrátit → menší vůle
• prodloužit → větší vůle

3️⃣ nastav požadovanou vůli
4️⃣ dotáhni kontramatku

🔍 Kontrola správného nastavení

👉 správně:

✔ pedál má lehký volný chod
✔ brzdy nezačínají „hned“
✔ kola se volně otáčí bez brzdění

⚠️ Příliš malá vůle

❌ brzdy přibržďují
❌ zahřívání
❌ opotřebení

👉 velmi nebezpečné

⚠️ Příliš velká vůle

❌ dlouhý chod pedálu
❌ slabé brzdy
❌ pozdní nástup

🧰 Tip z praxe

👉 ideální nastavení:

• spíš střed hodnoty (~15–20 mm)

👉 po seřízení:

• projet
• znovu zkontrolovat

🔧 Důležitý detail

👉 píst v hlavním válci musí:

• úplně vracet

✔ jinak:

• neotevře se kompenzační otvor
• brzdy zůstanou pod tlakem

✅ Shrnutí

👉 vůle pedálu: 12–25 mm
👉 nastavuje se délkou táhla
👉 klíčové pro správnou funkci brzd
