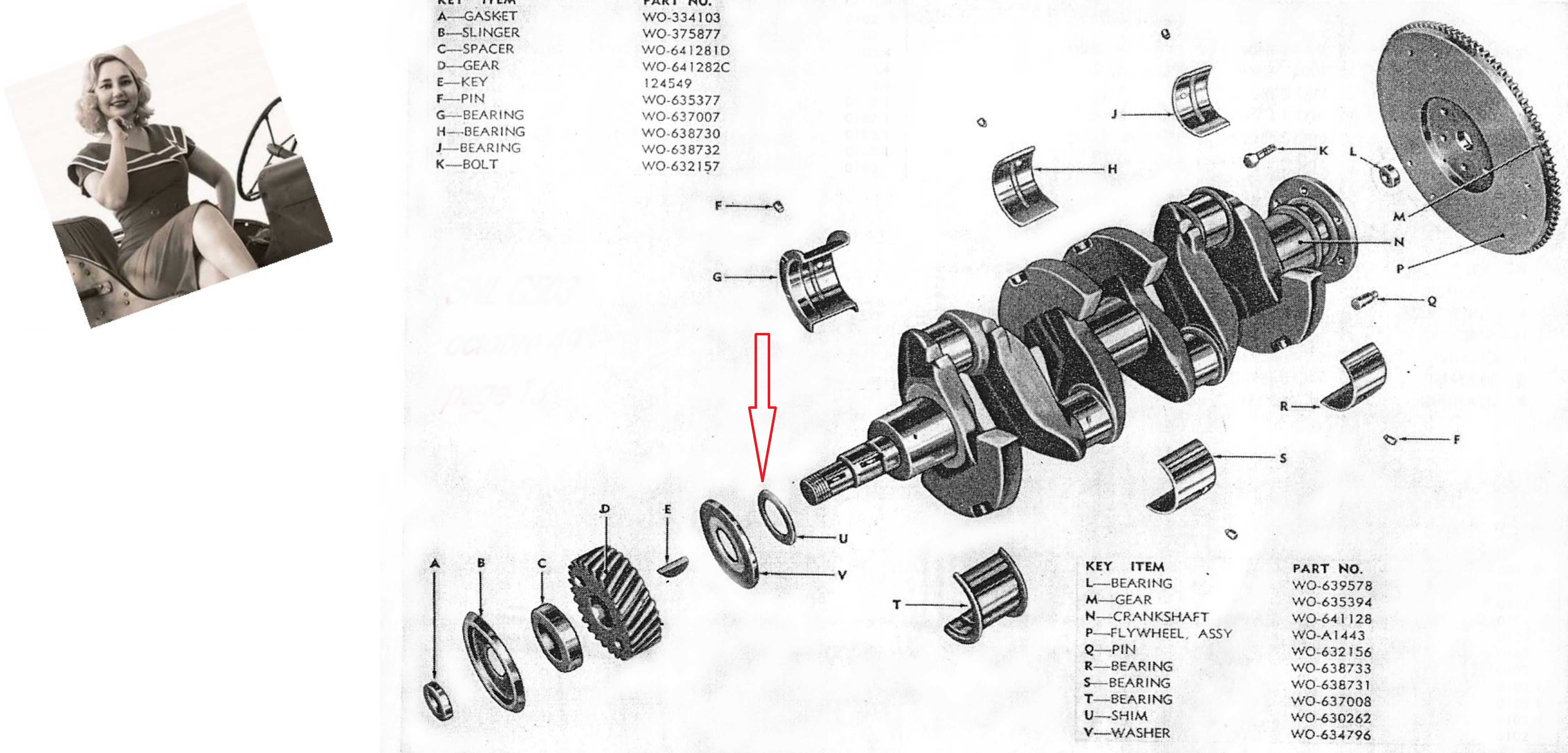

SADA VYMEZOVACÍCH PODLOŽEK KLIKOVÉ HŘÍDELE

🔧 Co to je?

• tenké kovové podložky
• montované u:
  👉 středového ložiska klikové hřídele

  ⚙️ Funkce

  • omezují pohyb kliky dopředu/dozadu
  • nastavují:
    👉 endplay (axiální vůli)

  ✔ zásadní pro:

  • životnost motoru
  • správnou funkci spojky

    📍 Umístění

    👉 u hlavního (středního) ložiska:



    [ BLOK MOTORU ]
          │
    👉 [ KLIKOVÁ HŘÍDEL ]
          │
    👉 [ VYMEZOVACÍ PODLOŽKY ]
          │
    [ HLAVNÍ LOŽISKO ]

📏 Přesné hodnoty vůle

👉 správná axiální vůle kliky:

• 0,10 – 0,20 mm
  👉 (≈ 0.004" – 0.008")

  📐 Tloušťky podložek

  👉 běžně v sadě:

  • cca 0,05 mm (0.002")
  • cca 0,08 mm (0.003")
  • cca 0,13 mm (0.005")

  👉 kombinují se:
  ✔ podle potřeby

  🔧 Postup nastavení

  1️⃣ namontuj kliku + ložiska
  2️⃣ vlož podložky na obě strany
  3️⃣ dotáhni víko ložiska

  4️⃣ změř vůli (úchylkoměr)

  5️⃣ uprav tloušťku:

  • menší vůle → tenčí podložky
  • větší vůle → silnější

    🔍 Jak měřit

    👉 pohyb kliky:

    • zatlačit dopředu
    • zatlačit dozadu

    ✔ rozdíl = vůle

    ⚠️ Příliš malá vůle

    ❌ zadření kliky
    ❌ přehřívání
    ❌ rychlé opotřebení

    ⚠️ Příliš velká vůle

    ❌ klepání motoru
    ❌ problémy se spojkou
    ❌ opotřebení ložisek

    🧰 Tip z praxe

    👉 podložky:

    • vždy mazat olejem při montáži
    • montovat správnou stranou (pokud mají drážku)

      🔧 Důležitý detail

      👉 podložky musí:

      • pevně sedět
      • nesmí se protočit

        ✅ Shrnutí

        👉 nastavují axiální vůli kliky
        👉 správná vůle: 0,10–0,20 mm
        👉 ladí se kombinací podložek

Používá se u všech 4válcových motorů džípů.
