KULOVÝ ČEP LEVÝ ZÁVIT "W"

Vzhledem ke složitosti získávání, stáří a nedostatku některých částí, obrázky jsou pouze ilustrační

Aufgrund der Komplexität des Erwerbs und Alter und der Knappheit von einigen teilen, die Bilder dienen nur zur illustration

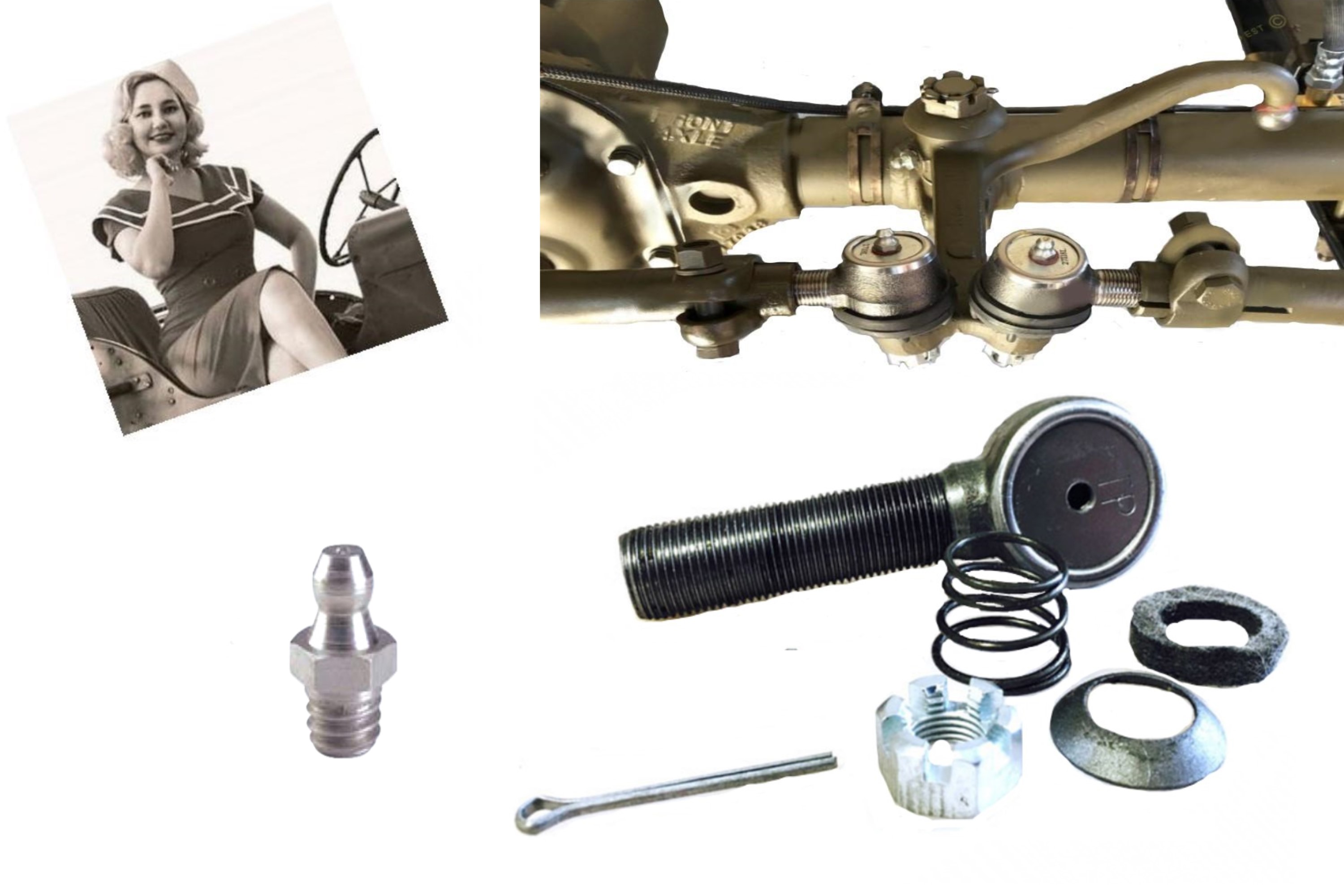

Dodáváse se  závlačkou, pružinou (není potřeba pro Ford), maticí, filcové těsnění, s maznicí 90°

⚙️ Funkce

Spojuje řídicí táhlo s částí řízení přední nápravy a umožňuje přenos pohybu řízení při současném pohybu nápravy. Jde o kulový kloub, takže umožňuje potřebný pohyb v několika směrech.

📍 Umístění

Je na přední nápravě v systému řízení. WOA847 je levá koncovka; pravá odpovídající koncovka je WO-A-838.

🧩 Konstrukce

Typicky obsahuje:

• těleso koncovky,
• kulový čep,
• kulové uložení,
• pružný/těsnicí prvek,
• levý závit,
• mazací hlavici,
• korunkovou matici a závlačku.

Současné reprodukce WOA847 se rovněž dodávají s levým závitem, prachovkou, mazničkou a korunkovou maticí.

🛠️ Typické problémy

• vůle v kulovém kloubu,
• opotřebený kulový čep,
• poškozená prachovka,
• zatuhlý závit,
• nedostatečné mazání,
• vymačkané uložení.

Vůle v koncovce se může projevit nepřesným řízením nebo klepáním přední nápravy.

🔧 Montáž / servis

Při montáži je důležité nezaměnit levý závit za pravý. Po montáži musí být správně použita korunková matice a závlačka. Kloub se následně promaže přes mazací hlavici.

🧰 Tip z praxe

U renovace WWII Jeepu si před demontáží označ polohu koncovky na táhle. Levé závity jsou u řízení záměrné a umožňují správné nastavování délky táhla.

⚠️ Pozor

WO-A-847 není pravá koncovka.

🔍 Originál vs. replika

Originál WWII: Willys WO-A-847, případně Ford FM-GP-3292.

Replika: dnes se vyrábí nové koncovky WOA847; některé jsou označené správným „TP“ značením a levým závitem.

Pro renovaci do WWII specifikace bych kontroloval hlavně značení na tělese, tvar, závit, mazničku a provedení prachovky.

✅ Shrnutí

WO-A-847 = levá koncovka táhla řízení Willys MB / Ford GPW.

Willys: WO-A-847
Ford: FM-GP-3292
Typ: levý kulový čep táhla řízení
Závit: levý
Pravá protilehlá: WO-A-838
