OBJÍMKA OLEJOVÉHO FILTRU

Vzhledem ke složitosti získávání, stáří a nedostatku některých částí, obrázky jsou pouze ilustrační

Aufgrund der Komplexität des Erwerbs und Alter und der Knappheit von einigen teilen, die Bilder dienen nur zur illustration

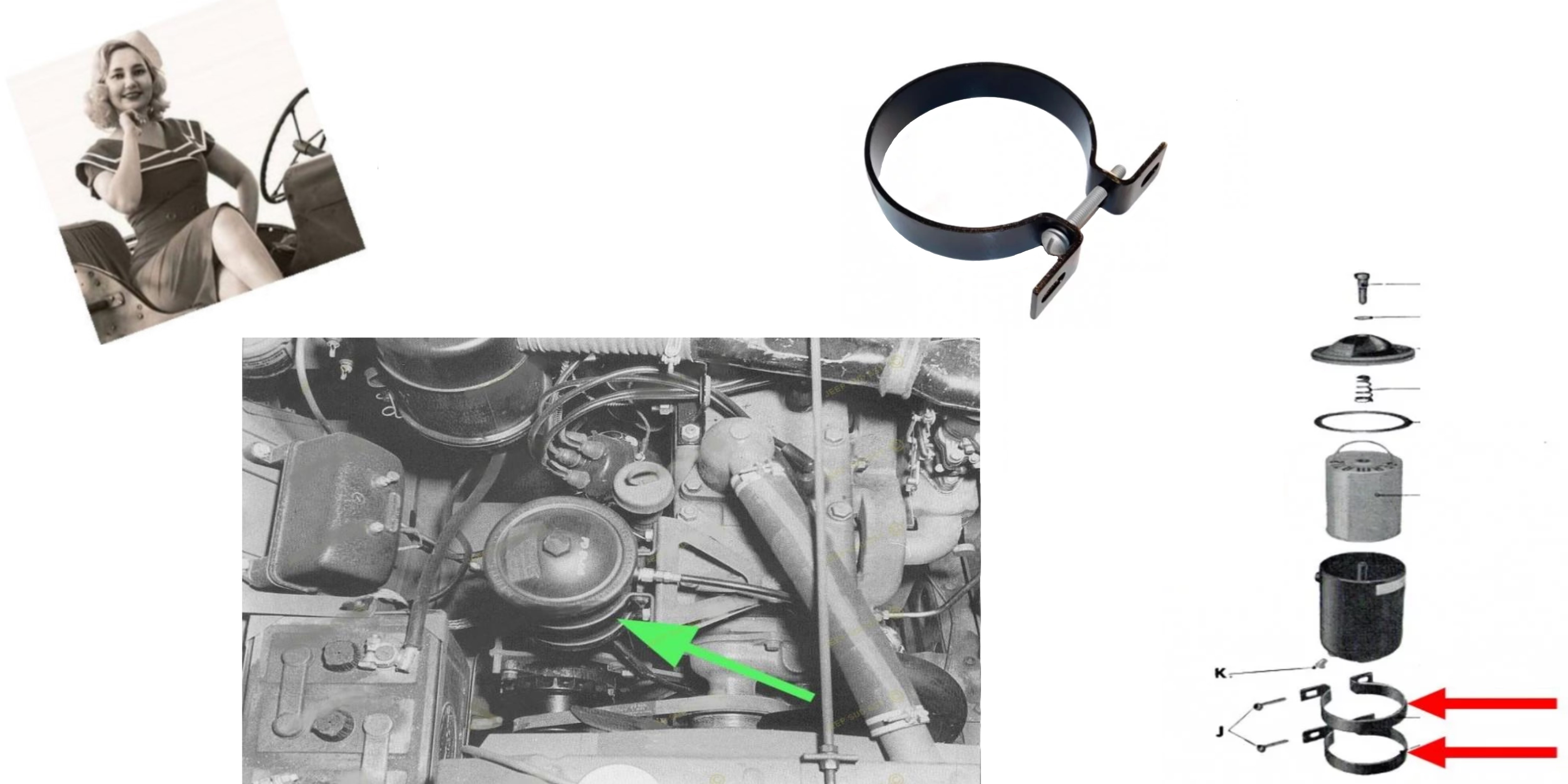

🔧 Co to je?

• kovový pás (objímka)
• obepíná:
  👉 tělo olejového filtru

👉 upevněný k:

• držáku na motoru

  📍 Přesné umístění

  👉 na pravé straně motoru

  👉 filtr je:

  • vertikálně uložený

    ⚙️ Funkce

    ✔ pevně drží filtr
    ✔ zabraňuje:

    • vibracím
    • uvolnění

    ✔ umožňuje:

    • snadnou demontáž

      🧩 Konstrukce

      👉 skládá se z:

      • ocelového pásu (objímka)
      • šroubu / svorníku
      • matice

      👉 někdy:

      • rychloupínací řešení (dle výrobce filtru)

        📏 Typické rozměry

        👉 průměr objímky:

        • cca 100–110 mm (dle typu filtru – Fram / Purolator)

        👉 šířka pásu:

        • cca 15–20 mm

          🔍 Typy podle výrobce

          👉 používané filtry:

          • Fram
          • Purolator

          ✔ objímky se mírně liší tvarem

          🛠️ Typické problémy

          • uvolněná objímka
          • deformace pásu
          • koroze

          👉 projevy:

          • filtr vibruje
          • může prasknout potrubí

            🔧 Montáž

            👉 postup:

            1️⃣ vložit filtr do držáku
            2️⃣ obepnout objímkou
            3️⃣ dotáhnout šroub

            🧰 Tip z praxe

            👉 dotažení:

            ✔ pevně, ale ne „na krev“

            👉 filtr nesmí:

            • klouzat
            • ani se deformovat

            • ⚠️ Pozor

              ❌ přetažení =
              → deformace těla filtru

              ❌ volné =
              → vibrace + prasknutí vedení oleje

              📊 Shrnutí

              👉 objímka drží olejový filtr na motoru
              👉 jednoduchý, ale důležitý díl
              👉 správné dotažení je klíčové
