REGULÁTOR NAPĚTÍ VRG 6& 12V - (EARLY)

🔧 Co to je?

• mechanický regulátor dobíjení
• řídí výkon dynama

👉 spolupracuje s:

• dynamem (generator)
• baterií

  📍 Umístění

  👉 v motorovém prostoru:

• [ DYNAMO ]
       │
  👉 [ REGULÁTOR VRG ]
       │
  [ BATERIE ]

• 👉 obvykle:
  ✔ na blatníku
  ✔ nebo na přepážce

  ⚙️ Funkce

  ✔ reguluje napětí
  ✔ chrání baterii před přebitím
  ✔ stabilizuje dobíjení

  🔄 Jak funguje

  👉 obsahuje:

  • relé napětí
  • relé proudu
  • odpojovací relé

  ✔ mechanické kontakty (cvakají při provozu)

  🔍 „EARLY“ typ

  👉 charakteristika:

  ✔ starší provedení
  ✔ robustní konstrukce
  ✔ jiné vnitřní nastavení než late typ

  ⚡ 6V vs. 12V

  👉 originál Jeep:

  ✔ 6V systém

  👉 12V:

  ✔ pouze přestavby
  ✔ regulátor musí odpovídat napětí!

  📏 Typické hodnoty

  👉 6V systém:

  • cca 7,0 – 7,4 V dobíjení

    👉 12V systém:

    • cca 13,8 – 14,5 V

      🧩 Konstrukce

      👉 obsah:

      • kovová krabička
      • kontakty
      • cívky
      • svorky (BAT, ARM, FLD)

        🔌 Zapojení

        👉 základ:

        • BAT → baterie
        • ARM (GEN) → dynamo
        • FLD → buzení dynama

          🛠️ Montáž

          1️⃣ upevnit na karoserii (dobré uzemnění!)
          2️⃣ připojit vodiče
          3️⃣ zkontrolovat zapojení

          🧰 Tip z praxe

          👉 klíčové:

          ✔ perfektní kostra (uzemnění)

          👉 jinak:
          ❌ nefunguje správně

          ⚠️ Pozor

          ❌ zaměna 6V / 12V =
          → okamžité poškození

          ❌ špatné zapojení =
          → zničení regulátoru

          ❌ moderní náhrady =
          → ztráta originality

          🛠️ Typické problémy

          • opálené kontakty
          • špatné dobíjení
          • kolísání napětí

          • 🔍 Willys vs. Ford

            Vlastnost	Willys MB	Ford GPW
            Typ	podobný	podobný
            Značení	Auto-Lite	někdy „F“
            Funkce	stejná	stejná

📐 Schéma

[ DYNAMO ] → [ REGULÁTOR ] → [ BATERIE ]

📊 Shrnutí

👉 VRG = regulátor dobíjení
👉 early typ = starší provedení
👉 správné napětí je klíčové (6V vs. 12V)
👉 nutné správné zapojení a uzemnění

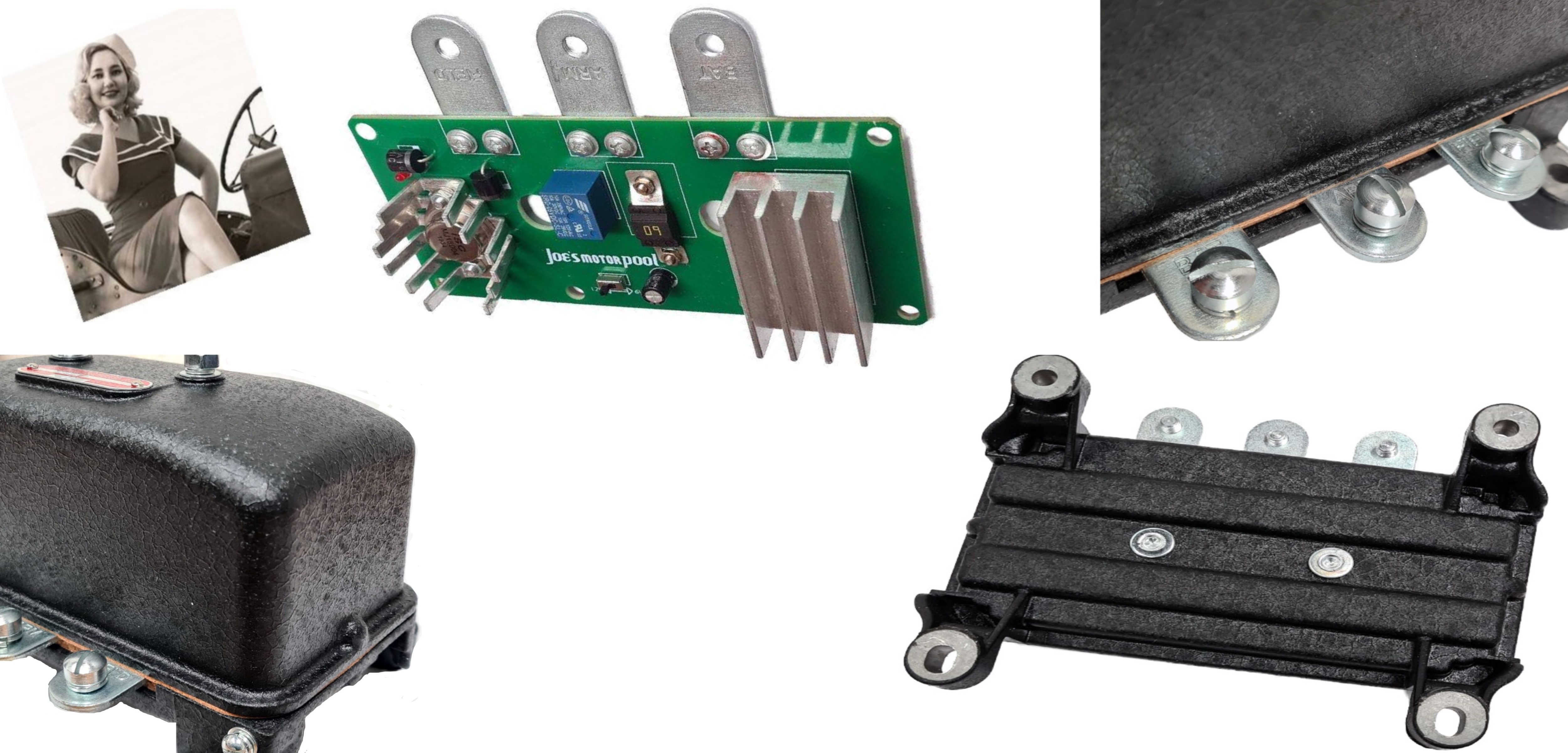

(1942 až 1943) regulátor pro Ford GPW, Willys MB Slat Grill & MB Models. Tento regulátor má originální klasický vzhled s moderním nádechem. Uvnitř regulátoru je spínač pro převod 6 voltů na 12 voltů. Všechny vnitřky jsou aktualizovanou moderní verzí klasického regulátoru. Pouzdro je na vnější straně dokončeno v původním černém vzhledu, je vyrobeno z hliníku, který pomáhá snižovat hmotnost, a je dodáváno s červenou a zelenou značkou AUTO-LITE a nýty.

Určeno pro GPW & MB modely 1942/43 s výstupem až 40amps.

Hmotnost: 2,5kg

PŘI MONTÁŽI REGULÁTORU NEBO REGULAČNÍ DESKY SE UJISTĚTE, ŽE JE PŘED POUŽITÍM SPRÁVNĚ UZEMNĚN Z DESKY DO KRABICE, KRABICE DO BLATNÍKU A GENERÁTORU NA REGULÁTOR UZEMŇOVACÍHO POPRUHU
